Fnirsi DSO-TC4 El Tipi Dijital Osiloskop ve Sinyal Jeneratörü

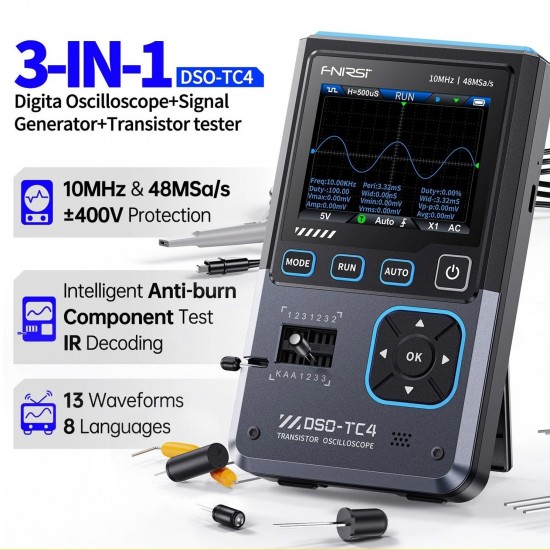

FNIRSI DSO-TC4 3’ü 1 Arada El Tipi Dijital Osiloskop + Transistör Test Cihazı + Sinyal Jeneratörü

FNIRSI DSO-TC4, bakım, Ar-Ge ve elektronik servis profesyonelleri için geliştirilmiş çok fonksiyonlu el tipi dijital osiloskop modelidir. Osiloskop, fonksiyon sinyal jeneratörü ve transistör test cihazını tek bir kompakt gövdede birleştirerek; arıza tespiti, devre analizi ve sinyal üretimini tek cihaz üzerinden gerçekleştirme imkânı sunar. Taşınabilir yapısı ve geniş bileşen ölçüm desteği sayesinde hem saha hem de laboratuvar kullanımı için ideal bir çözümdür.

DSO-TC4, 10MHz analog bant genişliği ve 48 MS/s gerçek zamanlı örnekleme hızı ile dalga formlarını yüksek doğrulukla görüntüler. Otomatik, normal ve tekli tetikleme modları, AC/DC kuplaj, HOLD ekran dondurma ve otomatik ölçüm fonksiyonları sayesinde detaylı sinyal analizi hızlı ve pratik şekilde yapılabilir.

Genel Özellikler

• 2.8” Renkli TFT Ekran: Net, canlı ve sezgisel görüntüleme

• Batarya: 3.7 V / 1500 mAh lityum pil (≈4 saat kullanım)

• Kompakt Tasarım: 90 × 142 × 27.5 mm, 186 g

• Şarj: USB Type-C (5 V / 1 A)

• Dil Desteği: İngilizce, Çince, Almanca, Portekizce, Japonca, İspanyolca, Korece, Rusça

Osiloskop Özellikleri

• Örnekleme Hızı: 48 MS/s (gerçek zamanlı)

• Bant Genişliği: 10 MHz

• Giriş Empedansı: 1 MΩ

• Bağlantı Modu: AC / DC

• Test Voltaj Aralığı:

  • 1:1 prob → 80 Vpp (±40 V)

  • 10:1 prob → 800 Vpp (±400 V)

• Dikey Hassasiyet: 10 mV/div – 10 V/div

• Zaman Tabanı: 50 ns – 20 s

• Tetikleme Modları: Otomatik / Normal / Tek

• Tetikleme Türü: Yükselen / Düşen Kenar

• Otomatik Ölçümler: Maksimum, Minimum, Ortalama, RMS, Vpp, Frekans, Periyot, Görev Döngüsü

• Dalga Dondurma: HOLD fonksiyonu

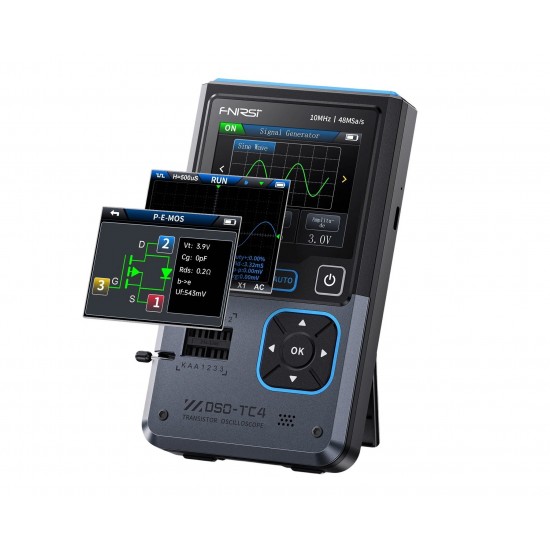

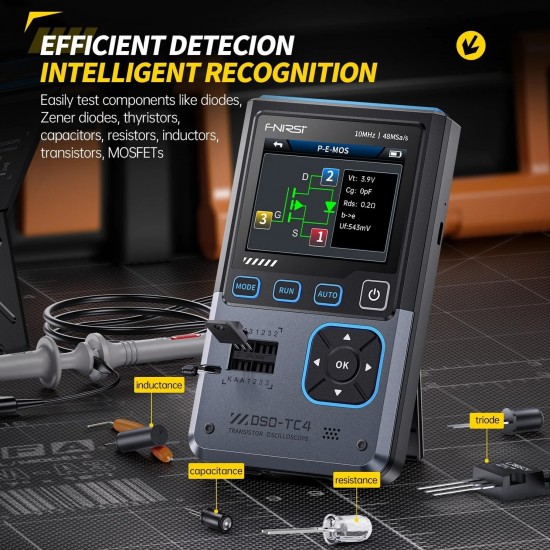

Transistör & Elektronik Bileşen Test Özellikleri

• Transistör: hFE, Ube, Ic/Ie, Iceo, Ices, Uf

• Diyot: İleri voltaj düşüşü < 5 V, eklem kapasitansı, ters kaçak akımı

• Zener Diyot: 0.01 – 32 V

• MOSFET / FET / IGBT: Cg, Id, Uf, Vt, Rds

• SCR (tek/çift yönlü): Tetikleme voltajı < 5 V, akım < 6 mA

• Kapasitör: 25 pF – 100 mF, kayıp faktörü (Vloss)

• Direnç: 0.01 Ω – 50 MΩ

• Endüktör: 10 µH – 1000 µH

• Sensör Desteği: DS18B20 (sıcaklık), DHT11 (sıcaklık + nem)

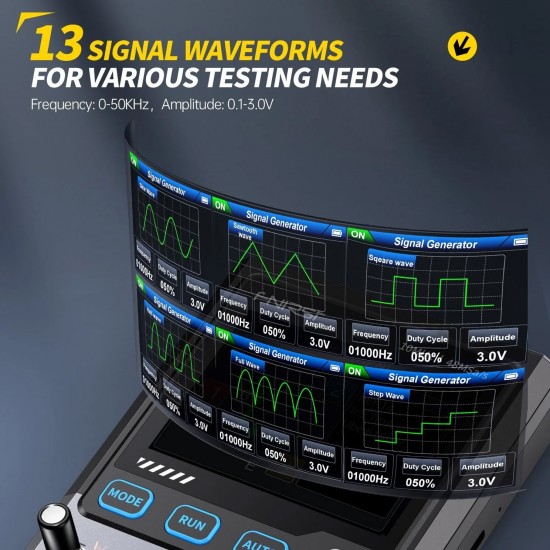

Fonksiyon Sinyal Jeneratörü Özellikleri

• Dalga Formları: 13 farklı dalga tipi

• Frekans Aralığı: 0 – 50 kHz

• Kare Dalga Görev Döngüsü: %0 – %100

• Çıkış Genliği: 0.1 V – 3.0 V

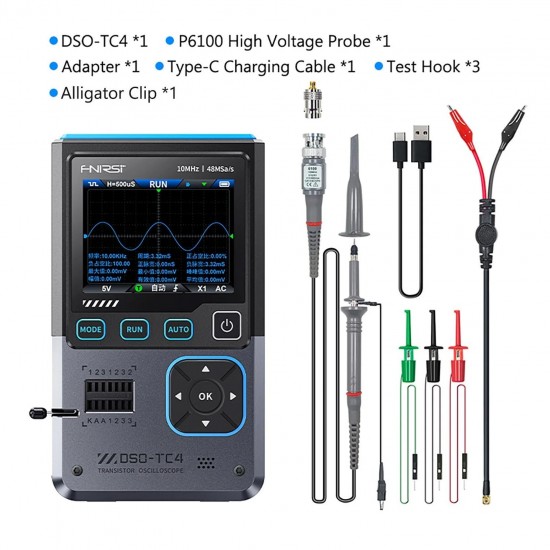

Paket İçeriği

• 1 × FNIRSI DSO-TC4 Ana Ünite

• 1 × P6100 Osiloskop Probu

• 1 × BNC Adaptör

• 1 × USB Type-C Şarj Kablosu

• 3 × Test Kancası

• 1 × Timsah Klipsi

• 1 × İngilizce Kullanım Kılavuzu

• 1 × Orijinal Ambalaj Kutusu

Ürün Açıklaması

FNIRSI DSO-TC4, tek bir cihazda el tipi osiloskop, sinyal jeneratörü ve transistör test cihazı özelliklerini bir araya getirerek elektronik ölçüm ve analiz süreçlerini pratik hale getirir. Yüksek örnekleme hızı, geniş bileşen test kapasitesi ve taşınabilir yapısıyla profesyoneller ve elektronik meraklıları için güçlü bir 3’ü 1 arada test çözümüdür.
